| 品牌：展翔 | 适用介质：水 | 型号：DFB25/10防爆电磁阀 |
| 阀门标准：国标 | 阀门作用：安全 | 类型(通道位置)：二通式 |
| 驱动方式：电磁 |

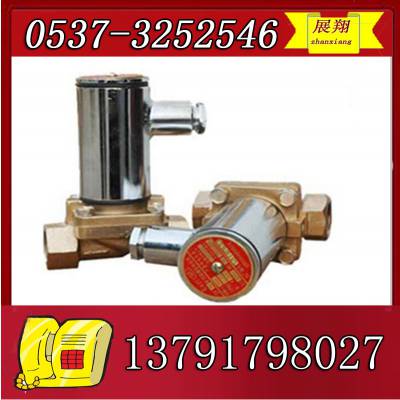

| DFB-25/10矿用隔爆型电磁阀 概述 ＤＦＢ-25/10矿用隔爆型电磁阀，是针对煤矿井下恶劣环境而研制开发的新产品，它克服了一般先 导式电磁阀公称压力小、工作可靠性差、易堵塞渗漏等缺陷，适用于允许在周围空气中的甲烷、煤尘等 不超过《 煤矿规程 》中所规定的含量的矿井中使用，作为水、乳化液、油及粘度小、不易 燃、无悬浮物的液体管路中控制全开、全闭使用。 本产品严格遵循GB3836.1-2000《 爆炸性气体环境用防爆电气设备通用要求 》、GB3836.２-2000《 爆炸性气体环境用防爆电气设备隔爆型电气设备“d” 》、GB3836.３-2000《 爆炸性气体环境用防爆 电气设备增安型“e” 》及MT/T715-1997《矿用防爆电磁阀通用技术条件》的规程设计和制造。 结构特征与工作原理 ＤＦＢ-25/10矿用隔爆型电磁阀为直控二位二通常闭式结构,阀体上部为特种电磁铁。作为直接开闭 阀门的动力源。阀体的下部为阀座，由进水口、出水口、导水阀口和活动铁芯等部件组成。通电后，在 电磁效应的作用下，活动铁芯产生足够大的提升力克服弹簧和介质压力，使活动铁芯脱离导水阀口，阀 口打开，介质即流通。反之，断电时，在弹簧和介质压力的作用下，活动铁芯将导水阀口关闭，介质不 能流通。 ＤＦＢ-25/10矿用隔爆型电磁阀在公称压力范围内和流量接近于零或进出口压差为零的情况下均能 正常开阀，因此工作可靠性高。 电磁阀的进水口内置有网状过滤器，能有效地阻挡介质中直径大于０.５mm的杂质流经阀体，从 而避免有害杂质造成不良影响。 根据用户需要，可在省去控制装置的电源箱和传感器的情况下，电磁阀在接通36Ｖ或127Ｖ电源后， 周期性地自动打开和关闭。打开和关闭的时间，用户在订货时可自行确定。 主要技术参数 1、型号：DFB-25/10 2、防爆型式：隔爆型 3、防爆标志：ExdI 4、额定控制电源电压：ＡＣ（50Ｈz）36V、127V 5、功耗：≤28Ｗ 6、压力适应范围：0-10 MPa 7、电磁阀公称通径：20mm ８、外形尺寸(mm)：108×110×185 ９、重量：3.3Ｋg 使用环境和工作条件 （a）海拔高度: 2000m; （b）环境温度 5℃～+40℃； （c）环境湿度：<95%（+25℃时）； （d）介质温度：≤+６5℃； （e）允许在具有甲烷爆炸性气体混合物的煤矿井下，周围空气中的甲烷、煤尘（硫化氢、二氧化碳 ）等不超过《煤矿规程》中所规定的含量的矿井中使用； （f）允许在无腐蚀金属和破坏绝缘介质的环境中使用； （g）允许在无强烈颠簸和震动的地方使用； （h）允许在无滴水和液体侵入的地方使用。 安装、使用 １、严格按产品标定的电压等级与公称压力值使用，安装使用地点应无剧烈震动和碰撞。 ２、检查各紧固件是否松动，如松动则须紧固。 ３、检查接线端子对外壳间的绝缘电阻，不得小于1.5兆欧。 ４、将产品置于场所，检查其开闭动作是否灵敏、可靠。方法是反复通断电源以听到活动铁芯上下 运动产生的“嗒、嗒”声为正常。 ５、电磁阀接入介质管路中时，阀体箭头所示方向应与管路介质流通方向一致，且阀体需与地面尽量保 持垂直，阀座接头处需有防漏密封措施。 ６、电源引入线选用Φ10～Φ14的橡胶电缆，接线应牢固可靠，喇叭口的压紧螺母须拧紧，使密封圈、 电缆线与进线口内壁不存在间隙，以***防爆性能。 ７、电磁阀应可靠接地。 维护与维修 １、产品维护与维修流程图（详见附录） ２、本产品采用平面及圆柱隔爆结构，隔爆面严禁损伤。 ３、维修时先切断电源，“严禁带电开盖”！ |
