| 产品特性：配水闸阀 | 品牌：展翔 | 型号：各种型号 |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：500mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 |

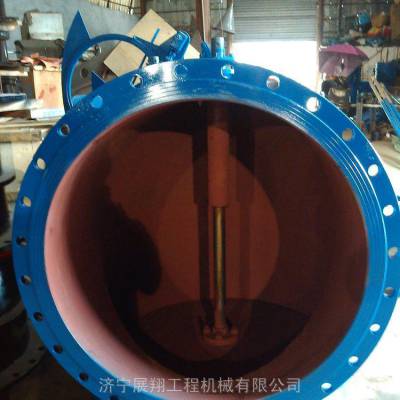

| PZI-600型矿用手动配水闸阀 应用于井下泵房配水阀 概述: 1.直角式闸阀，可承受0.1MPa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80度。配水闸门根据工作方式分为手动(PZ-1型)和电动(PZ-TT)。配水闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。配水闸门闸阀关闭时, 密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来  ***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座, 以***密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门的螺母以及阀体上的导槽，将旋转运动变为直线运动, 也就是将操作转矩变为操作推力。 开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上, 再倒回 1/2－1圈, 作为全开阀门的位置。因此 ,阀门的全开位置，按闸板的位置（即行程>来确定。有的闸阀, 阀杆螺母设在闸板上，手轮转动带动阀杆转动, 而使闸板提升, 这种阀门叫做旋转杆 PZI-600型矿用手动配水闸阀 应用于井下泵房配水阀 (1)配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。 (2)PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。 (3)闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以***阀的密封性能。 (4)短管用于埋入配水井壁，为焊接件。 (5)连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。 配水闸阀安装: (1)本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化变质。 (2)在灌注井壁时，予留短管孔和支撑闸阀的槽钢孔，泵房地面予留操纵台基础孔。 (3)连接闸阀和短管的法兰（中间加橡胶垫），把短管穿入予留孔中，借闸阀的外露杆找好垂直度，固定支撑槽钢。 (4)操纵台就位后，按本说明书要求尺寸提升丝杠。 (5)核对阀杆到丝杆间的连接，装上连接杆，再校对一下垂直度，把操纵台和短管固定。 (6)卸下阀杆部的卡环，检查整个机构操作是否灵活。 (7)PZ—II型，应经常给涡轮箱加入润滑油脂。 |
